[!] 자전거의 사용자 설명서를 필히 읽어주시고 단계별 사용법을 숙지하여 사용하시기 바랍니다.
2020년 1월 기준 '통합 사용자 설명서' 입니다. ▶PDF 파일 다운로드(클릭!)
리튬 이온과 리튬인산철 배터리팩은 충전기가 다르며, 반드시 정품 충전기를 사용하셔야 합니다.
다른 충전기 사용은 고장의 원인이될 수 있습니다.

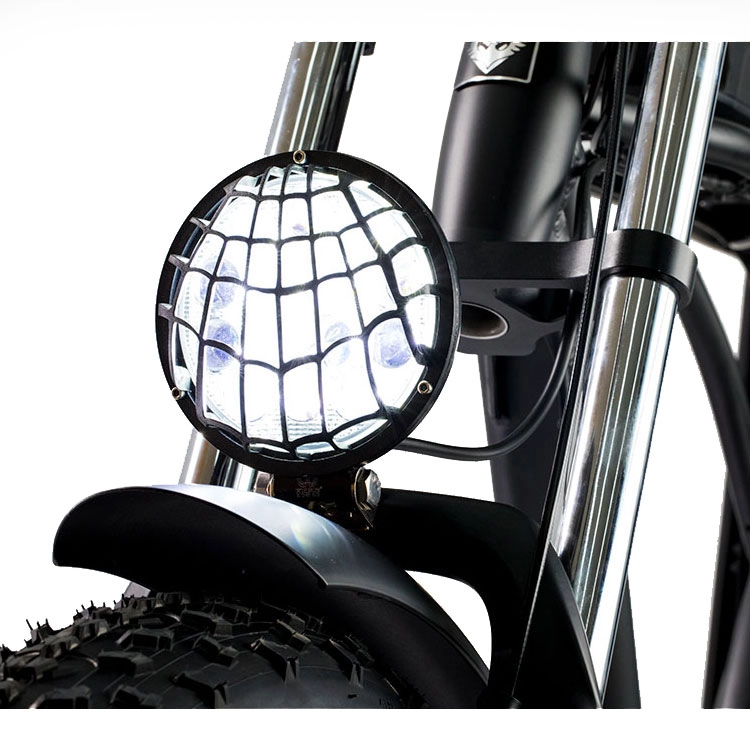

안지오폭스의 앞라이트와 후미등은

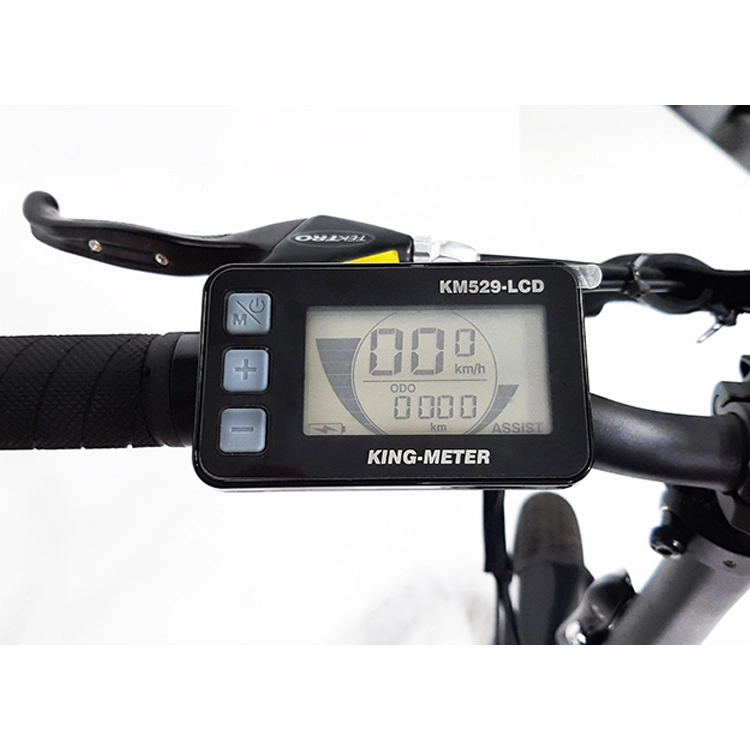

핸들의 LCD 버튼에서 +버튼을 2초정도 눌러주시면 함께 켜지며
라이트를 끌때도 +버튼을 2초간 눌러주시면 함께 꺼집니다.
추가 배터리 + 거치대 장착 예
핸들바 볼트 체결 순서
핸들바 볼트 체결 방법
1. 위 이미지를 참고하여 순서에 따라 조여 주세요.
2. 4개의 볼트를 조일때는 사진과 같은 순서로 조금씩 여러번 조여야 합니다.
(4개의 볼트가 모두 같은 간격, 같은 힘으로 조여져야 볼트가 손상되지 않습니다.)
3. 주행 중 브레이크를 잡을 경우 앞이나 뒤로 쏠리지 않게 최대한 볼트를 조여주셔야 하며
라이딩 전 볼트의 망실 또는 체결이 잘 되었는지 항상 확인하셔야 합니다.
4. 조립 후 그립을 잡고 제대로 고정이 되었는지 확인해주세요.

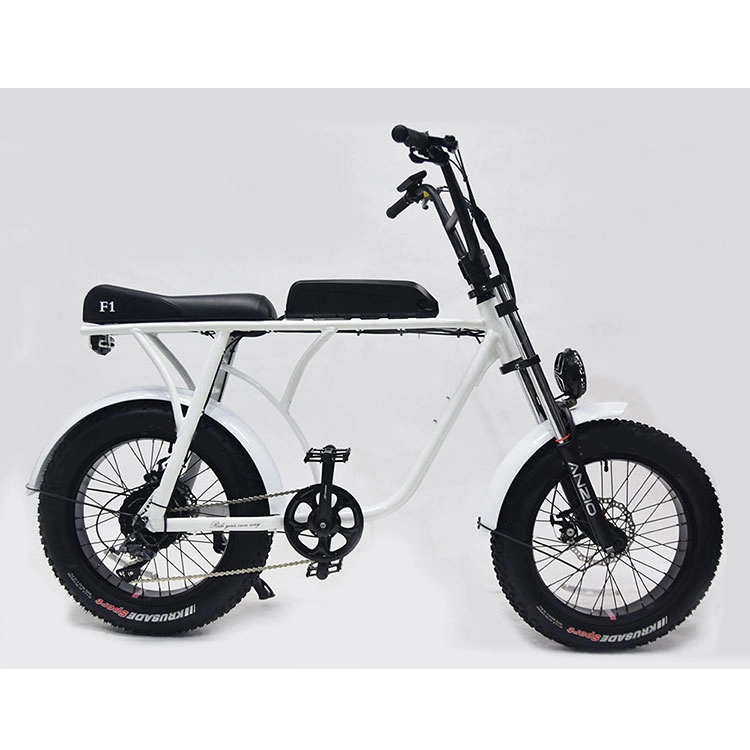

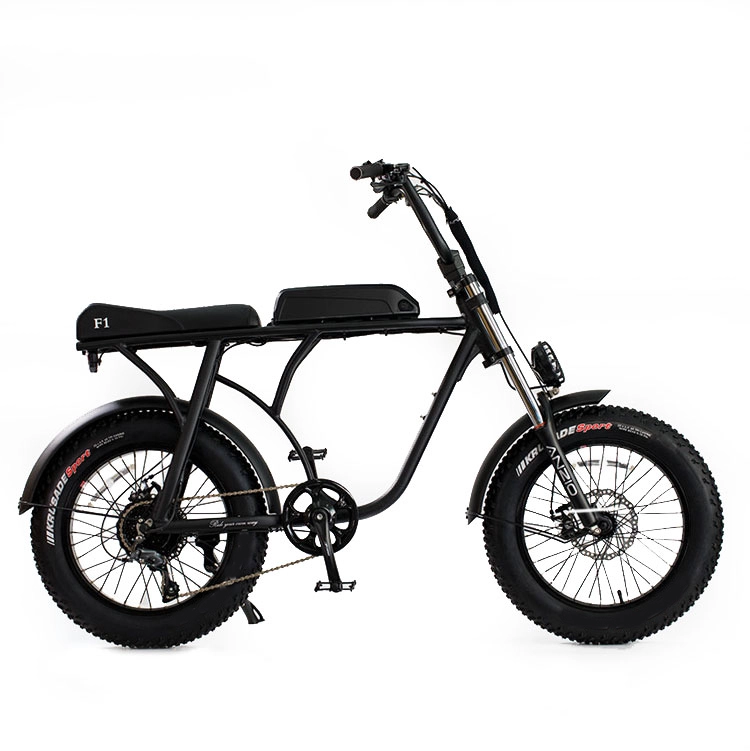

BIKE / SPEC
모델명 | 안지오폭스 F1 |
프레임 사이즈 | 1550X1150X680 (mm) |
프레임소재 | 6061 aluminum Frame |
포크 | Anzio fork Suspension (travl 110mm) |
핸들바 | PROMAX AL-Alloy |
변속레버 | SHIMANO Acera |
앞 변속기 | 1단 |
뒷 변속기 | SHIMANO Claris 8단 |
브레이크 | Disk Brake / 180mm rotor |
캘리퍼 | LOGAN Disc caliper |
크랭크 | 170mm PROWHEEL Crank arms |
페달 | Wellgo 평페달 |
스프라켓 | SHIMANO 8단 |
체인 | KMC |
림 | AL-Alloy |
타이어 | 20X4.0 |
싯포스트 | - |
제품무게 | 25kg |
ELECTRIC / SPEC
모터 사양 | 36V 350W |
배터리사양 | 36V 11.85ah 리튬인산철 |
충전 시간 | 6~7시간 |
주행 거리 | 60~70km 이상 (1단 / PAS주행시) *탑승자 무게 및 지형에 따라 상이함 |
최고 속도 | 법정 최고 속도 25km/h 한정 *탑승자 무게 및 지형에 따라 상이함 |
최대 하중 / 등판 각도 | 100kg /15도 |
*자전거의 스펙은 성능개선을 위하여 제품 사양 및 제원이 예고없이 변경될 수 있습니다.
